HDTV通用測試卡簡介

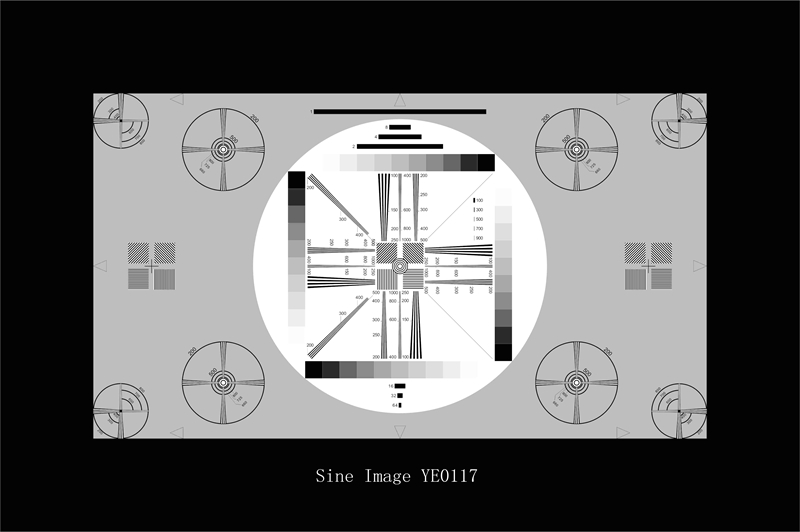

HDTV通用測試卡YE0117是專門為快速評估（主要視覺方面）HDTV攝像機傳輸特性研發的。
這張測試卡灰色背景的中心位置有一個包含4個11階灰階條和多組分辨率鍥的白色圓圈。在這個白色圓圈兩邊也放置分辨率鍥。
HDTV通用測試卡為16:9格式在圖像的水平和垂直方向的中心線上有四個箭頭標記。另外，在靠近圖像中上下圓圈的位置有四個見圖標記圖像的4:3格式。因此，測試圖也可以用于測量4:3格式攝像機。
白色圓圈中央有4個11階的灰度條。它們以相等線性級別從D=0.15至D=1.65增加，并且用于檢查HDTV攝像機的半色調再現性。因為周圍是白色區域可能對結果有所影響，但是，是合格的。
HDTV通用測試卡的所有頻率值用CPH（每高度周期）表示。中央圓有三個不同頻率的分辨率鍥垂直和水平分布在圖像中。這些分辨率鍥分別100至250,250至500和400至1000CPH。此外，圓內還有2個45°傾斜的分辨率鍥產生的頻率是200至500CPH。
HDTV通用測試卡左側和右側邊緣中間位置有四個正方形傾斜角度分別為0°、45°、90°和135°的線柵格。它們產生頻率為200CPH。45°和135°傾斜角線柵格（由于它們傾斜）生產水平和垂直不同的頻率（141.4CPH）。八個外圈被像圖中一樣布置，使得它們可以同時被用于16:9和4:3格式。較大的圓圈含有十字型鍥。這些圓形環被設計用來檢測幾何形狀，標記水平和垂直方向上的分辨率。分辨率顯示為200、500、660、 725和800CPH。
在四個角落的外圓就有更長的分辨率鍥。它們在500CPH除交叉標記范圍在200到800CPH。
在測試卡的中心位置灰色和白色區域塊元素排列長度為1（圖像高度的一半）、2、4、8、16、32和64CPH。垂直方向上灰階左右側有五個100、300、500、700和900CPH的短條。
