產品詳情

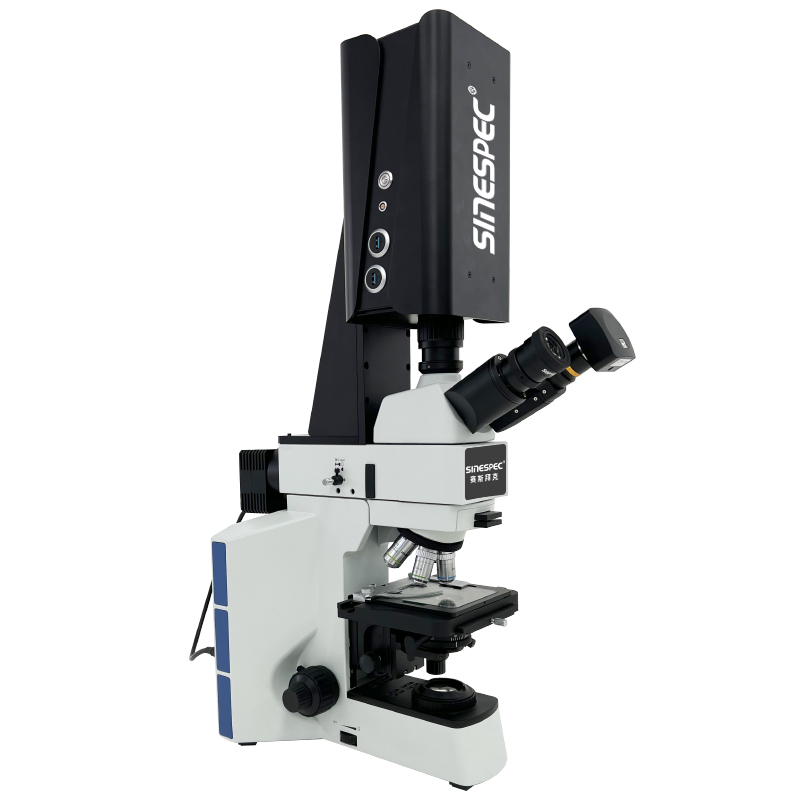

SM320可見近紅外光高光譜成像儀是為顯微測量應用研發的一款顯微高光譜成像系統，在400nm-1000nm范圍內可以快速采集顯微視場內樣品高光譜數據和精細空間圖像，通過數據處理分析進而挖掘在微觀狀態下的更多細節信息?？蓮V泛應用于生物醫學、生命科學、材料學、證物分析、微電子學等領域。
SM320可見近紅外高光譜成像儀特點
1、可見光相機與高光譜同視場，可以清晰的觀察測量區域，并實現可見光照片及高光譜圖像的同步采集；
2、內置掃描設計，不必移動顯微鏡平臺就可完成測量，圖像無畸變；
3、多種焦距鏡頭可選，8mm/16mm/ 25mm/35mm焦距鏡頭可根據用戶需求選擇；
4、光譜范圍覆蓋400-1000nm的可見近紅外光，光譜分辨率優于2.5nm，可達1200個光譜通道；
5、可見光近紅外圖像分辨率可達1920*1920；
6、使用高性價比的COMS探測器，探測效率高，均勻性好；
7、標準顯微鏡接口和轉接器，可適配帶C口的標準顯微鏡；
8、主機內置電源模塊，可實現快速架設完成數據采集作業；
9、高速采集軟件實時獲取樣品光譜及影像信息，提供SDK便捷易用的二次開發支持。
SM320可見近紅外高光譜成像儀技術參數
| 顯微高光譜成像系統 | ||||
| 型號 | SM300 | SM320 | SM330 | SM350 |
| 參數 | 可見光高光譜成像儀 | 可見近紅外高光譜成像儀 | 近紅外高光譜成像儀 | |
| 分光方式 | 透射光柵 | 透射光柵 | 透射光柵 | 透射光柵 |
| 光譜范圍 | 400-700nm | 400-1000nm | 400-1000nm | 900-1700nm |
| 光譜波段數 | 600(1x), 300(2x), 150(4x) | 1200(1x), 600(2x), 300(4x) | 1100(1x), 550(2x), 275(4x) | 256 |
| 光譜分辨率 | 優于2.5nm | 優于2.5nm | 優于2.5nm | 優于6nm |
| 狹縫寬度 | 25μm | 25μm | 20μm | 30μm |
| 透射效率 | >60% | >60% | >60% | >60% |
| F數 | F/2.6 | F/2.6 | F/2.6 | F/2.0 |
| 探測器 | CMOS | CMOS | CMOS | InGaAs |
| 空間像素?cái)?shù) | 1920(1x), 960(2x), 480(4x) | 1920(1x), 960(2x), 480(4x) | 1600(1x), 800(2x), 400(4x) | 320 |
| 像素尺寸 | 5.86 μm | 5.86 μm | 9 μm | 30 μm |
| 有效像素位深 | 12bits | 12bits | 12bits | 14 bits |
| 標配鏡頭焦距 | 25mm | 25mm | 25mm | 25mm |
| 工作距離 | 200mm-∞ | 200mm-∞ | 200mm-∞ | 200mm-∞ |
| 縱向視場角（FOV） | ＞25° | ＞25° | ＞25° | ＞21° |
| 圖像分辨率 | 1920*1920 | 1920*1920 | 1600*1600 | 320*320 |
| 采集速度 | ≤15s | ≤15s | ≤10s | ≤5s |
| 雜散光 | ＜0.5% | ＜0.5% | ＜0.5% | ＜0.5% |
| 數據接口 | USB 3.0 | USB 3.0 | USB 3.0 | GigE |
| 鏡頭接口 | C-Mount | C-Mount | C-Mount | C-Mount |
| 可選焦距 | 8mm/16mm/ 25mm/35mm | 8mm/16mm/ 25mm/35mm | 8mm/16mm/ 25mm/35mm | 8mm/16mm/ 25mm/35mm |
| 供電方式 | 內置電池，外接電源 | 內置電池，外接電源 | 內置電池，外接電源 | 內置電池，外接電源 |
| 輔助成像 | 內置輔助相機，實現對掃描區域的監控 | 內置輔助相機，實現對掃描區域的監控 | 內置輔助相機，實現對掃描區域的監控 | 內置輔助相機，實現對掃描區域的監控 |
| 重量 | 小于4kg | 小于4kg | 小于4kg | 小于7kg |
| 尺寸 | ||||
| 工作溫度 | ‘0-40℃ | ‘0-40℃ | ‘0-40℃ | ‘0-40℃ |
| 存儲溫度 | ‘0-50℃ | ‘0-50℃ | ‘0-50℃ | ‘0-50℃ |
| 軟件 | 采集軟件+SDK | 采集軟件+SDK | 采集軟件+SDK | 采集軟件+SDK |
| 包裝 | 定制包裝箱 | 定制包裝箱 | 定制包裝箱 | 定制包裝箱 |
| 顯微鏡 | 可適配帶C口的標準顯微鏡 | 可適配帶C口的紅外顯微鏡 | ||
