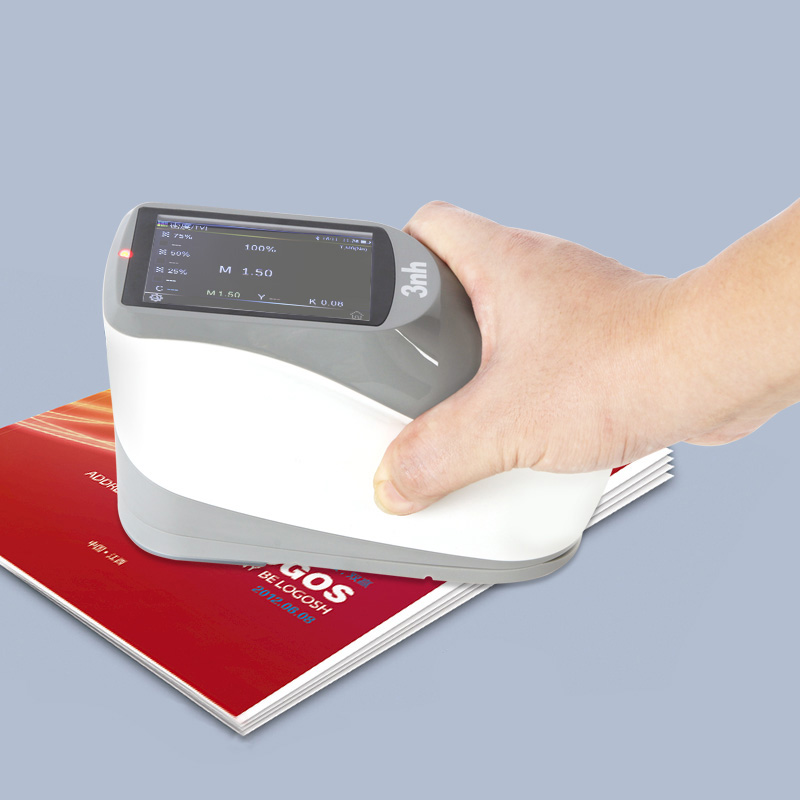

光柵分光測色密度儀YD5050 Plus簡介
YD5050 Plus是3nh公司獨立開發的完全擁有自主知識產權的45/0幾何光學結構的國產光柵分光密度儀，完全符合標準ISO 5-4，支持ISO 13655標準規定的MO,M1，M2,M3測試條件，可以準確實現ISO Status T、 E、A、I密度測量。
YD50系列儀器穩定、測量密度、色度數據準確、功能強大，便攜式分光密度儀配備多種測量口徑，在油墨印刷廠、造紙廠、交通路標行業、紡織服裝印染等行業，在科研機構、質量檢測機構、實驗室領域均有廣泛應用。

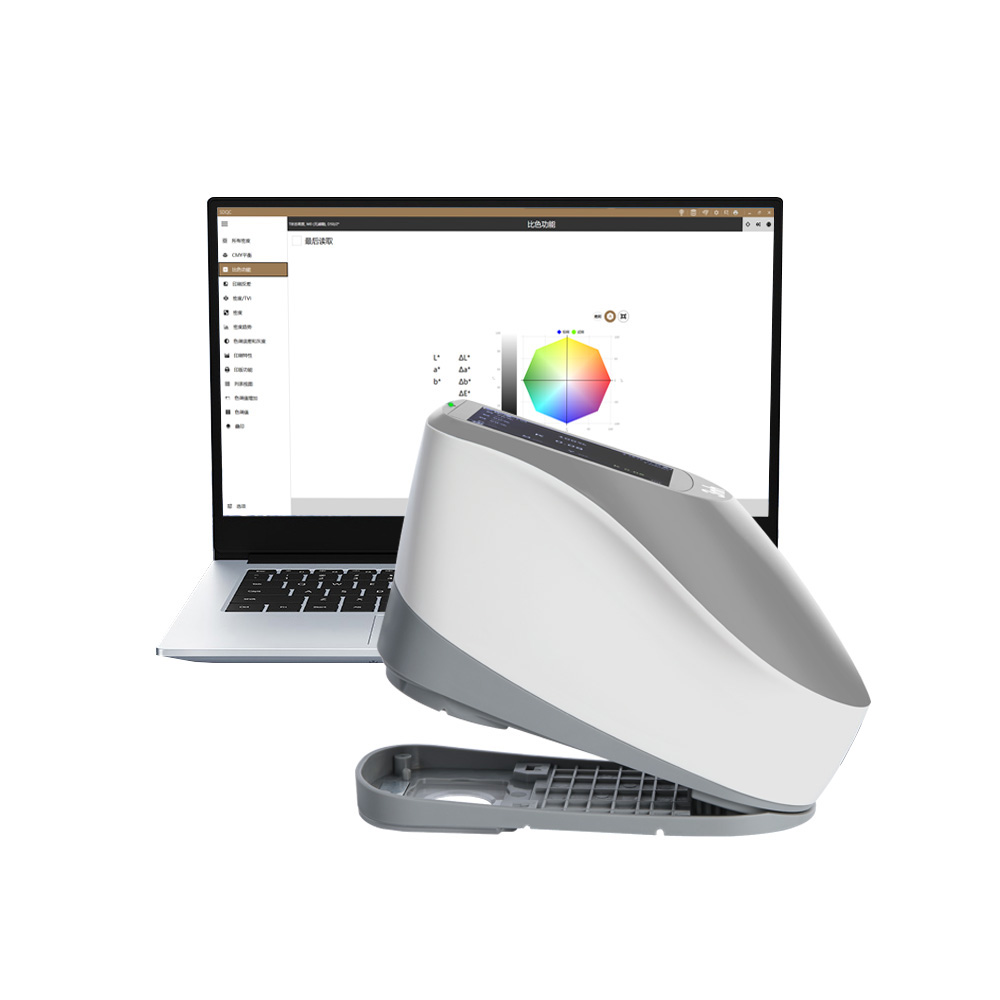

在CIE推薦的45/0幾何光學照明條件下，基于ISO 13655標準規定的M0,M1,M2,M3測試條件，該儀器可準確測量樣品的反射率數據，在多種顏色空間下，能夠對各種密度指標、色差公式、顏色指數進行準確測量和表述。該儀器在在各類產品的色差品質管控方面也有廣泛的應用。儀器配有高端顏色管理軟件，連接電腦使用，實現更多功能擴展。
光柵分光測色密度儀YD5050 Plus特點
1.45/0幾何光學結構，符合CIE No.15，支持ISO 13655標準規定的M0,M1,M2,M3測試條件，準確實現ISO T、E、A、I密度測量；
2.優美的外觀造型與符合人力力學的結構設計；
3.采用高壽命低功耗的組合LED光源，包含UV光;
4.Φ2/4/8mm口徑任意選擇，適應更多被測樣品;
5.測量樣品反射光譜,CMYK密度、Lab數據準確，可用于準確顏色傳遞;
6.電子硬件配置高:3.5吋TFT真彩屏,電容觸摸屏,凹面光柵，256像元雙陣列CMOS探測器等；
7.USB/藍牙4.0雙通訊模式，適應性更廣；
8.耐臟、穩定的標準白板;
9.大容量存儲空間，可存儲20000條以上測試數據
10.兩種標準觀察者角度，多種光源模式，多種表色系，符合多種標準的色度指標，滿足各種客戶對顏色測密度量的需求；
11.特別適合印刷廠過程控制、品質管控；
12.PC端軟件有功能強大的功能擴展；
光柵分光測色密度儀YD5050 Plus應用
廣泛應用于油墨印刷、菲林加工、紡織印染、塑膠電子等行業精確顏色測量和品質控制,在科研機構、質量檢測機構、實驗室領域均有廣泛應用;尤其適合油墨印刷中光學密度、網點增大等指標的精準測量和品質管控。
光柵分光測色密度儀YD5050 Plus技術參數
| 產品型號 | YD5050 Plus |
| 照明方式 |
45/0(45環形均勻照明0°接收); 符合標準ISO 5-4，CIE No.15 |
| 特性 | 高精度分光密度儀，廣泛應用于油墨印刷、菲林加工、紡織印染、塑膠電子等行業精確顏色測量和品質控制，尤其適合油墨印刷中光學密度、網點增大等指標的精準測量和品質管控；根據產品特點，定制單一口徑Φ2mm、Φ4mm、Φ8mm。 |
| 照明光源 | 組合LED光源，UV光源 |
| 分光方式 | 凹面光柵分光 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長范圍 | 400~700nm |
| 波長間隔 | 10nm |
| 半帶寬 | 10nm |
| 測量條件 |
符合ISO 13655測量條件： M0 (CIE光源A) M1 (CIE光源D50) M2 (排除UV的照明) M3 (M2 + 偏振光濾光片) |
| 密度標準 | ISO Status T、 E、A、I |
| 密度指數 | 密度值、密度差、網點面積、網點增大、疊印、印刷特性、印刷反差、色調誤差和灰度，密度掃描（額外定制） |
| 測量口徑 | 定制單一口徑：Φ2mm、Φ4mm、Φ8mm可選 |
| 顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,HunterLAB |
| 色差公式 | ΔE*ab,ΔE*94,ΔE*00,ΔE*uv,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE（Hunter） |
| 其它色度指標 |
WI(ASTM E313，CIE/ISO,AATCC,Hunter)， YI(ASTM D1925，ASTM 313), 同色異譜指數MI，遮蓋度 |
| 觀察者角度 | 2°/10° |
| 觀測光源 | A,C,D50,D55,D65,D75,F2,F7,F11,F12，F1,F3,F4，F5，F6,F8,F9，F10(TPL5) |
| 測量時間 | 約1.5s |
| 重復性 | 密度值：0.01D以內 |
| 色度值：ΔE*ab 0.03以內（儀器預熱校正后,以間隔5s測量白板30次平均值-M3除外） | |
| 臺間差 | ΔE*ab 0.18以內（BCRA系列Ⅱ 14塊色板測量平均值-M3除外） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 尺寸 | 長X寬X高=184X77X105mm |
| 重量 | 約600g |
| 電池電量 | 鋰電池，8小時內5000次 |
| 照明光源壽命 | 5年大于300萬次測量 |
| 顯示屏 | TFT 真彩 3.5inch，電容觸摸屏 |
| 接口 | USB，藍牙?4.0雙模（兼容2.1） |
| 存儲數據 | 20000條 |
| 語言 | 簡體中文，English，繁體中文 |
| 操作溫度范圍 | 0~40℃，0~85%RH（無凝露），海拔：低于2000m |
| 存儲溫度范圍 | -20~50℃，0~85%RH（無凝露） |
| 標準附件 | 電源適配器、數據線、內置鋰電池、說明書、品管軟件（官網下載）、黑白校正盒、保護蓋、偏振濾色盒 |
| 可選附件 | 微型打印機 |
| 注： | 技術參數僅為參考，以實際銷售產品為準 |
